Проволочные эталоны чувствительности Элитест ЭЧП по ГОСТ
Эталоны чувствительности проволочные ЭЛИТЕСТ ЭЧП изготавливаются в соответствии с ТУ 26.51.33-066-96651179-2017 и применяются для определения чувствительности рентгенографического контроля.

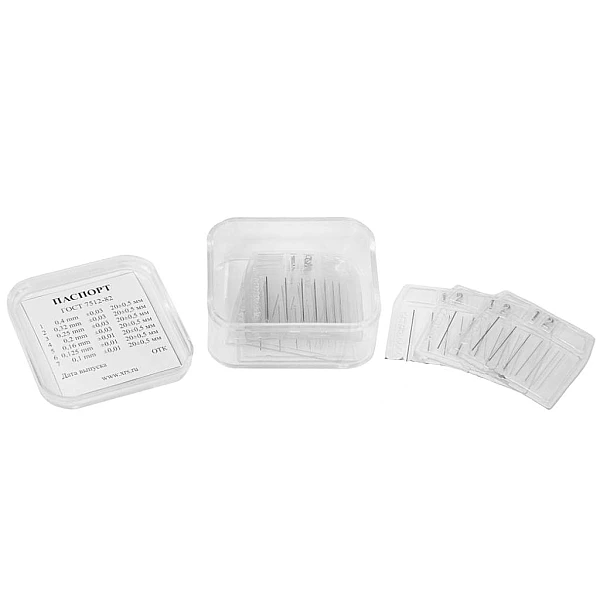

Эталоны представляют собой набор калиброванных металлических проволок различного диаметра, заключённых в оболочку из гибкого пластика. Набор проволок изготавливается из сплава на основе железа (Fe), алюминия (Al), меди (Cu), титана (Ti) или никеля (Ni), соответствующего материалу контролируемого объекта. В пластиковую оболочку заключены также свинцовые знаки, выполняющие функцию маркировки эталонов и позволяющие определить тип эталона на рентгеновском снимке при его расшифровке.
Проволочные эталоны чувствительности не подлежат метрологической поверке. В случае повреждения пластиковой оболочки или при обнаружении признаков коррозии металла на поверхности эталонов их применение прекращается.
| Проволочные эталоны чувствительности № 11 (ГОСТ 7512–82) | ||
| Диаметр проволок, мм | Отклонение, мм | Длина проволок, мм |
| 0,20 | ±0,03 | 20±0,5 |
| 0,16 | ±0,01 | 20±0,5 |
| 0,125 | ±0,01 | 20±0,5 |
| 0,1 | ±0,01 | 20±0,5 |
| 0,08 | ±0,01 | 20±0,5 |
| 0,063 | ±0,01 | 20±0,5 |
| 0,05 | ±0,01 | 20±0,5 |
| Проволочные эталоны чувствительности № 12 (ГОСТ 7512–82) | ||
| Диаметр проволок, мм | Отклонение, мм | Длина проволок, мм |
| 0,4 | ±0,03 | 20±0,5 |
| 0,32 | ±0,03 | 20±0,5 |
| 0,25 | ±0,03 | 20±0,5 |
| 0,2 | ±0,03 | 20±0,5 |
| 0,16 | ±0,01 | 20±0,5 |
| 0,125 | ±0,01 | 20±0,5 |
| 0,1 | ±0,01 | 20±0,5 |
| Проволочные эталоны чувствительности № 13 (ГОСТ 7512–82) | ||
| Диаметр проволок, мм | Отклонение, мм | Длина проволок, мм |
| 1,25 | ±0,03 | 20±0,5 |
| 1,00 | ±0,03 | 20±0,5 |
| 0,80 | ±0,03 | 20±0,5 |
| 0,63 | ±0,03 | 20±0,5 |
| 0,50 | ±0,03 | 20±0,5 |
| 0,40 | ±0,03 | 20±0,5 |
| 0,32 | ±0,03 | 20±0,5 |
| Проволочные эталоны чувствительности № 14 (ГОСТ 7512–82) | ||
| Диаметр проволок, мм | Отклонение, мм | Длина проволок, мм |
| 4,0 | ±0,04 | 20±0,5 |
| 3,20 | ±0,04 | 20±0,5 |
| 2,50 | ±0,04 | 20±0,5 |
| 2,00 | ±0,04 | 20±0,5 |
| 1,60 | ±0,04 | 20±0,5 |
| 1,25 | ±0,03 | 20±0,5 |
| 1,00 | ±0,03 | 20±0,5 |
