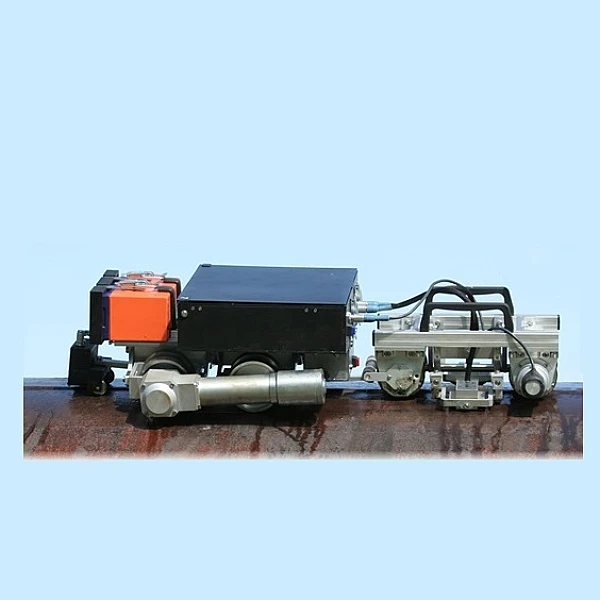

Сканер-дефектоскоп УСД-60-8К-А
Комплекс автоматизированного ультразвукового контроля «Сканер-дефектоскоп УСД-60-8К-А» предназначен для ультразвукового контроля протяженных стыковых сварных соединений толщиной стенки от 4 до 40 мм. Сканер позволяет проводить автоматизированный контроль сварных соединений со средней скоростью до 3 м/мин, с фиксацией координат обнаруженных дефектов, слежением за акустическим контактом между преобразователями и контролируемой поверхностью и фиксацией участков с потерей акустического контакта.Автоматизированный дефектоскоп-сканер УСД-60-8К-А позволяет контролировать как тело трубы, так и кольцевые и продольные стыковые сварные соединения.
Сканер УСД-60-8К-А состоит из транспортного модуля с установленным на нем дефектоскопом УСД-60 и одного или нескольких прицепных акустических блоков, позволяющих быстро и просто переходить от контроля тела трубы к контролю шва.
Акустический блок дефектоскопа-сканера УСД-60-8К-А имеет универсальную конструкцию, что позволяет устанавливать на него любые блоки преобразователей для различных вариантов контроля. Современная система управления приводами с функцией обратной связи по скорости позволяет транспортному модулю осуществлять строго прямолинейное движение. Для слежения за положением сварного шва на дефектоскоп УСД-60-8К-А установлен датчик слежения за швом. Использование независимой подвески совместно с мощными магнитными колесами диаметром 80 мм, позволяет УСД-60-8К-А с легкостью проходить стыковые и продольные сварные швы при любом варианте работы.
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики сканера-дефектоскопа УСД-60-8К-А:
| Диапазон контролируемых труб | 530 - 1420 мм с толщиной стенки от 6 - 24 мм |
| Метод контроля | эхо-импульсный, эхо-зеркальный, зеркально-теневой, теневой |
| Выявляемые дефекты | Трещины, непровары, расслоения, несплавление по кромкам, поры, шлаковые включения и прочие дефекты в соответствии с СТО Газпром 2 - 2,4 - 083 |
| Скорость контроля | до Зм/мин (с дискретностью регистрации эхо-сигналов 1 мм) |
| Количество каналов контроля | 8 |
| Частота следования импульсов | 400 Гц (50 Гц на канал) |
| Предел допускаемого значения основной абсолютной погрешности измерения амплитуды сигналов | ±1 ДБ |
| Предел допускаемого значения основной абсолютной погрешности измерения временных интервалов | ± 0,01 мкс |
| Предел допускаемого значения основной абсолютной погрешности измерения расстояний в диапазоне до 2400 мм | не более ± 15 мм |
| Диапазон измерения координаты сканирования | до 30 000 мм |
| Предел допускаемого значения основной абсолютной погрешности измерения координаты | ± 2 % |
| Точность измерения координат дефекта в сечении шва | ± 1 мм |
| Управление сканером | ручное, радиоуправление |
| Слежение за сварным швом | автоматическое |
| Интерфейс подключения к ПК | Ethernet |
| Диапазон рабочих температур | от -40 С до +50 С |
| Масса дефектоскопа УСД-60-8К-А | 18 кг |
Комплектация
Комплектация:
Индивидуальная, согласовывается с каждым заказчиком индивидуально на основе перечня задач, стоящих перед данным прибором.Дополнительную информацию по прибору можно получить у наших специалистов,
по телефонам, указанным в разделе "контакты".
